| 產品簡介 |
|
|
| |
| |
|
|
| |

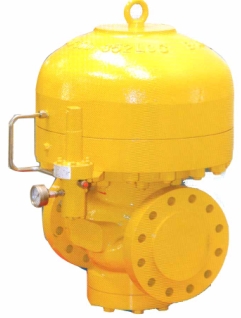

R100
● R100 系列調壓器是廣泛用于燃氣輸配系統、燃氣管網和工業氣體調壓系統的中高壓調壓器。
● R100 的前身 -R064 已經在世界各地成功應用超過25年之久，并以其高品質和廣泛的適用性贏得了全球用戶的青睞。與R064相比，R100是在其基礎上，利用現代技術顯著改進和完善了的新一代產品。
● R100是指揮器控制式調壓器，具有很高的調節精度．同時具有直接式調壓器的特性，響應速度極快。
● R100系列調壓器主要有以下幾種型號：
－R100 標準型，指揮器式調壓器
－R100-SO 同R100，但為彈簧打開式(常開式)
－R100(S) 同R100，加裝鼠籠式消音器
－R100(S)-SO 同R100-SO，加裝鼠籠式消音器
－R100(S)-M 監控器式謂壓器，選裝鼠籠式消音器
－R101(S) 同R100，加裝復合型鼠籠式消音器
● 所有R100系列標準型調壓器都配備指揮器，指揮器****允許入口壓力可達100bar，出口壓力范圍為0.5～60bar(含)。 |
|
| |
|
|
|
|
|
|
| |
|
|
| |
R100(S)-M
R100(S)-M 調壓器可用作全開式監控器。與傳統安全裝置如安全切斷裝置或安全放散裝置相比，R100(S)-M 調壓器的優點在于當主調壓器發生故障時，監控器可以作為應急調壓器使用，燃氣供應不會(huì )中斷，從而大大提高了設備的可靠生。該調壓器的結構及工作原理與標準型R100調壓器相似，但R100(S)-M 調壓器具自獨特的性能，如響應速度快、關閉壓力低、精度高而且穩定性好。與同系列其它全開式監控器相比，它更具有獨特優勢，其監控器可加裝加速指揮器來進一步提高反應速度，同時還可選裝消音器(R100(S)-M 型或R100-M 型)。 |
|
| |
|
|
|
| |
|
|
| |
R101(S)
R101(S) 調壓器是在R100調壓器的基礎上加裝了復合型鼠籠式消音器。這種消音器的優點在于，既能有效降低噪音，又不影響流量。通常情況下，加裝普通消音器會(huì )城小調壓器閥芯的流量，因而如果用戶要求在不同入口壓力條件下均達到規定流量且噪音要低，則需選用公稱直徑大一級的調壓器。高特公司開發的復合型鼠籠式消音器和專利降噪技術很好地解決了這一矛盾。即使在氣體入口壓力和流速都較低的極端情況下，也可保證****流量的氣體通過最小公稱直徑的調壓器并同時實現降噪，更避免了因選用大一級調壓囂而增加用戶的設備投資。
|
|
| |
|
|
|
|
| |
| 產品特點 |
|
| |
| |
|
|
|
|
| |
>>極低的維護成本
> 維護周期長
- 部件之間摩擦力極小
- 材料選用考究
- 結構簡單，零部件少
> 裝拆簡便
- 專利閥體可在線維護
- 閥座密封圈檢查簡單方便
> 維修備件極少
>>降噪效果理想
利用專利降噪技術和鼠籠式消音器，R1O0(S)可 降噪音降低到最低程度，降噪幅度可40dB(A)(取 頭于使用環境 )。
>>啟動壓差小(0.5)bar
R100(S)系列調壓器工作所需的啟動壓差僅為 0.5bar,遠遠低于其它公司同類產品。R1OO(S)系 列調壓器的全平衡閥結構使其在極端條件下也能 正常使用。

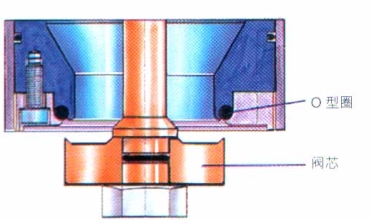

>>閥座設計獨特(專利閥座)
- 閥座密封圈抗腐蝕性強，維護周期長
- 即使在低溫條件下仍可保證關閉嚴密
- 關閉壓力低
|
|
>>控制性能優異
- 氣室體積大
- 膜片面積六
- 平衡式閥芯設計
- 調節精度高(≤1％)
- 關閉壓力低(≤2.5％)
- 響應快
- 穩定性好
>>氣體流速大
- 調壓器閥體設計符合流體動力學特性
>>可實現遠程壓力或流最控制
- 使用特殊的指揮器，可對調壓器進行遠程壓力控制，或 與其它儀器組合用作流量控制器。
- 與般控制閥相比，該調壓器的優勢在于即使在沒有外界動
力條件下，仍可繼續控制氣體的壓力。
>> 技術參數周詳
- 符合現行標準
- 多種語言版本
>>快捷的供貨周期
- 常規型號空運四周內交貨 |
|
| |
|
|
|
|
|
| |
|
|
| |
| 工作原理 |
|
| |
| |
|
|
|
|
| |

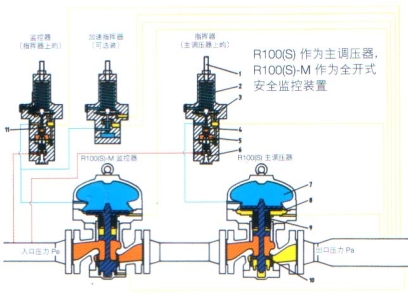

R100/R100/R101(S)
● 在平衡狀態下(出口壓力Pa與設定壓力相等)，閥芯(10)使氣體流量與燃氣需求量相當。
● 當出口壓力降低時(如燃氣消耗量增大)，調壓器的直接控制回路開始工作。作用在膜片(8)上向上的出口壓力Pa減小，膜片因受到向下的作用力而下移，從而使閥芯(10)的開度進一步增大，更多氣體通過閥芯，出口壓力隨之升高。
● 膜片的移動還使氣室(7)內的氣體體積增加，彈簧(9)被進一步壓縮，從而在一個較低的出口壓力下達到新的壓力平衡。指揮器的間接控制回路開始校正壓力的下降。由于上述出口壓力的降低，指揮器膜片(3)的位置下降，指揮器閥芯(4)開度增大，氣體流入氣室(7)。氣室內的氣體壓力隨之升高直到壓力達到設定的出口壓力。
● 出口壓力通過指揮器的調節螺釘(1)和調節彈簧(2)設定。流向指揮器的氣體從穩壓器(6)流向指揮器閥芯(4)。穩壓器(6)是一個很小的調節器，不管入口壓力如何變化．它都可以維持氣體一級調壓后的壓力(5)與出口壓力之間固定的壓差。
● 當出口壓力升高時，調壓器的調節動作相反。
● 當用氣停止時，閥芯完全關閉，氣室壓力降低直至與出口壓力相等。閥芯(10)會(huì )在彈簧(9)的作用力下關閉。 |
|
R100(S)-M
● R1OO(S)-M監控器的工作原理與標準型R100(S)調壓器相似。在正常工作條件下，由于監控器比調壓器的壓力設定值高，所以監控器的閥芯處于完全打開狀態(指揮器悶芯(11)保持全開)。當主調壓器發生故障時，主調壓器的閥芯自動打開，出口壓力逐漸增大。當達到監控器的設定壓力值時，監控器立即進入工作狀態。指揮器的閥芯(11)關閉，氣室中氣體臨時流向出口．使監控器的開度減小，出口壓力隨之降低。
● 當監控器氣室中氣體流向出口時，氣室壓力降低，閥芯趨于關閉，直到出口壓力等于監控器的設定值。監控器調節壓力的操作步驟與調壓
器R100(S)相似。
● 而且，R100(S)-M指揮器葡芯的特殊設計不但能保證向調壓器下游設備連續供氣，還使關閉壓力不會(huì )大幅度增加。
● 為縮短響應時間，可在R100(S)-M的監控器上加裝加速指揮器。加速指揮器只在監控器工作時才起作用，它可使氣體迅速從氣室流向出口�？s短監控器的響應時間。 |
|
R100-SO/R1OO(S)-SO
● 是彈簧打開型R100/R100{S)調壓器，為故障全開式。
● 用于以下情況：
- 主膜片破裂
- 指揮器故障
- 操作與R100/R100(S)/R101(S)相同。 |
|
| |
|
|
|
|
|
| |
|
| |
| 技術參數 |
|
| |
綜合數據 |
型號 |
BAAI-R100系列 |
壓力等級 |
ANSI150,ANSI300,ANSI600,ANSI1500 |
入口壓力范圍 |
**bar ANSI150,3-50bar ANSI300,100bar ANSI600,**ANSI1500 |
出口壓力范圍 |
**bar ANSI150,1-49.5bar ANSI300,1-60bar ANSI600,**bar ANSI1500 |
正常工作最小壓 |
0.5bar |
工作溫度 |
-20℃～60℃ |
環境溫度 |
-30℃～60℃ |
|
| |
流量系數 |
公稱直徑(英寸/mm) |
Cg 值R100\R100-M\R100-SO |
R100(S)\R100(S)-M\R100(S)-SO |
1''25 |
400 |
370 |
2''50 |
2,000 |
1,210 |
3''80 |
4,000 |
2,800 |
4''100 |
6,760 |
4,970 |
6''150 |
14,400 |
10,100 |
8''200 |
27,100 |
19,700 |
12''300 |
48,000 |
38,500 |
|
| |
DIN 3380/EN334 分級 |
精度等級 |
Pa≤3 bar：RG 2.5/SG 2.5 |
關閉壓力等級 |
Pa > 3 bar：RG 1/SG 2.5 |
關閉壓力范圍 |
SZ = 2.5 |
產品通過 DIN-DVGW 和 CE認證 |
|
| |
尺寸和重量 |
公稱直徑(英寸/mm) |
英寸 |
mm |
A |
B |
C |
L |
重量 |
1'' |
25 |
260 |
230 |
75 |
216 |
50 |
2'' |
50 |
355 |
290 |
120 |
292 |
95 |
3'' |
80 |
415 |
350 |
150 |
356 |
160 |
4'' |
100 |
480 |
430 |
175 |
432 |
280 |
6'' |
150 |
640 |
625 |
240 |
559 |
690 |
8'' |
200 |
790 |
655 |
300 |
660 |
950 |
10'' |
250 |
1110 |
655 |
320 |
838 |
1250 |
12'' |
300 |
1400 |
521 |
320 |
838 |
1600 |
|
| |
材料規格(標準閥) |
部件 |
材質 |
部件 |
材質 |
|
A352-LCC(QT)
(1''/DN25 S355N) |
膜片 |
丁腈橡膠帶加強尼龍 |
消音器 |
金屬泡沫(CvNi) |
導套 |
S355或同等材料 |
動態O形圈 |
氟橡膠(Viton) |
底座法蘭 |
A352-LCC(QT)
(1''/DN25 S355) |
靜態O形圈 |
丁腈橡膠(NBR) |
指揮器閥體 |
S355N或同等材料 |
|
欲要更詳細資料，請來電索取 |
